吊管機力矩限制器

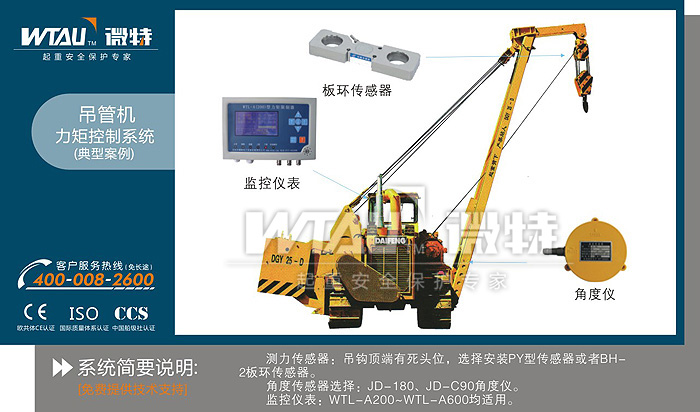

吊管機力矩限制器安裝示意圖
一、 吊管機力矩限制器概述：
吊管機在工作時，需根據現場實際情況而經常改變工況進行起重作業，如改變起吊角（幅度）、起吊臂長等，而在不同工況參數下所能起吊的最大額定起重量及工作最大、最小變幅是相應不同的，因此需要一套裝置對以上參數綜合監測判斷，作出起重機正常工作、滿載、超載、變幅超上限、變幅超下限等工作狀態的指示并相應報警、提示、控制，以保證起重機械的正常工作。
力矩限制器就是應上述要求，應用于起重機械的安全保護裝置。我公司在總結國內外力矩限制器經驗的基礎上，應用新技術，新器件，研制生產了WTL系力矩限制器產品。力矩限制器主要組成部分有顯示儀表（含處理器），信
號盒、角度儀或者角度測長儀（主要為臂桿可變化的汽車吊）、重量限制器、風速傳感器、風向傳感器等。
二、 吊管機力矩限制器配置
|
配置 |
數量 |
型號 |
說明 |
|
主機儀表 |
1 |
WTL-A(100)（推薦） |
顯示角度、額定重量、載荷率等。有防抖動延時功能 |
|
角度儀 |
1 |
JD-180 |
采用防水型導電塑料電位器 |
|
|
|
旁壓傳感器(PY) |
測量鋼絲繩張力 |
|
板環拉式傳感(BH-2) |
測量鋼絲繩拉力 |
（二）角度儀
吊管機力矩限制器可用角度儀型號：JD-180型、JD-C90型
吊管機力矩限制器推薦角度儀型號：JD-180型
安裝位置：吊管機吊臂桿根部
安裝說明：角度儀水平線與臂桿平行
JD-180型角度儀的外形尺寸

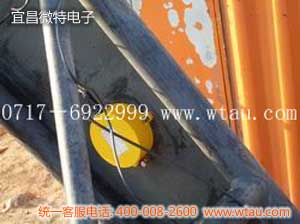

JD-180型角度儀 JD-180型角度儀安裝于吉林電鍵
（三）重量傳感器
a、PY型旁壓傳感器
安裝位置：鋼絲繩固定端
取力方式：鋼絲繩張力
安裝要求：吊管機起重繩必須有固定端

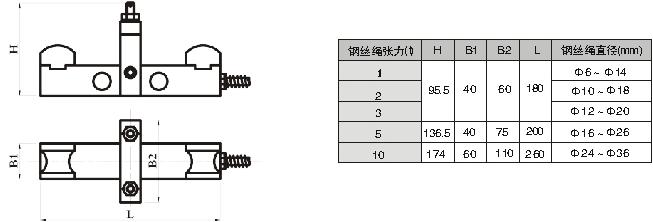

PY型旁壓傳感器的外形尺寸圖
PY型旁壓傳感器 PY型旁壓傳感器安裝方式
b、BH-2型板環拉式傳感器
安裝位置：安裝在起重繩的固定繩（定繩）與臂桿連接處。
取力方式：測量起重繩的拉力。
注意事項：①起重繩必須有固定繩（定繩）
②固定繩與臂桿連接處無定滑輪
量程選擇：最大額定起重量÷鋼絲繩倍率=傳感器量程
BH-2型板環拉式傳感器的外形尺寸圖
BH-2型板環拉式傳感器 BH板環拉式傳感器安裝在華能?chē)?guó)際福州電廠
四、力矩限制器控制原理
我公司力矩限制器常規控制有3個：幅度上限控制，幅度下限控制，超載控制，分別介紹如下：
1．幅度上限控制：當臂桿運行到最小幅度（最大角度）時，儀表發出聲光報警，幅度上限繼電器動作，切斷減幅回路，使臂桿停止減幅，但可以往安全方向（增幅）運動
2．幅度下限控制：當臂桿運行到最大幅度（最小角度）時，儀表發出聲光報警，幅度上限繼電器動作，切斷增幅賄賂，使臂桿停止增幅，但可以往安全方向（減幅）運動
3．超載控制：當實際起重量達到額定起重量的95%時，儀表發出滿載聲光報警，但不控制，當實際起重量達到額定重量的105%時，儀表發出超載聲光報警，超載繼電器動作，切斷釣上升回路及臂桿增幅回路，使吊車能夠往安全方向運動（減副或者落鉤）
五、力矩限制器訂貨注意事項
1、具體型號(WTL-A100,數碼管;WTL-A200,黑白屏or藍屏;WTL-A300,彩屏機，具體見產品選型手冊)
2、幾路重量（是否是主副鉤,或者是抓斗/吊鉤兩種狀態）
3、角度儀線長；
4、載荷曲線表，臂長、倍率、中心距；
5、傳感器是型號，尺寸，線纜長度；
6、重量傳感器（拉式傳感器）是否需要配套護板；
7、鋼絲繩直徑；
8、輸出控制：常規控制：上限、下限、超載；若有其它特殊要求，需特別備注；
9、電源類型（24V、220V 、380V）
