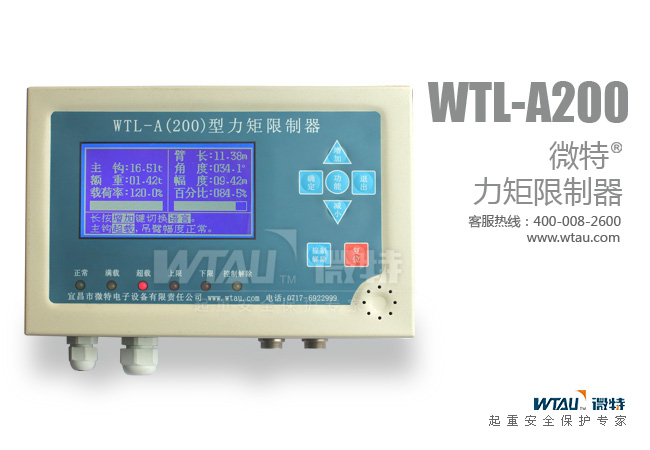

微特電子WTL-A200型力矩限制器技術分析
總述：WTL-A200型力矩限制器是我公司于2008年底推出的一款力矩限制器，它的前身是我公司的WTL-B型儀表（詳情參閱我公司2007版資料）。主要使用對象為
汽車吊、履帶吊、港口門座機、造船門座機、抓斗吊機、船用伸縮吊機等起重設備。面對客戶人群為中高端客戶。
|
WTL-A200型力矩限制器 主控機參數表 |
|
顯示屏 |
240*128液晶屏 |
|
整機功耗 |
＜35W |
|
系統誤差 |
≤±5%(F.S) |
報警音量 |
＞60db |
|
環境溫度 |
-20℃～+60℃ |
輸入信號 |
≤5路 |
|
環境相對濕度 |
95﹪RH（25℃）不結露 |
控制輸出 |
≤5路 |
|
防護等級 |
IP64 |
輸出方式(選) |
開關量 |
|
工作電壓 |
AC220V DC24V ±10﹪ |
4--20mA |
|
安裝方式 |
壁掛/支架 |
RS485 |
從外觀上看，該款儀表并無突出的地方，從技術性能參數上看，該款儀表與其他市面上的儀表也并無突出的地方，但是為什么這款儀表可以在我公司的產品序列中屹立8年之久，并且銷售量占據我公司力矩限制器類第一呢？下面從市場穩定性、產品內部處理、擴展應用上簡單分析一下：
1、 性能穩定性：大客戶、大口碑。該產品從2008年上市到現在，已經經過8年的市場檢驗。搭配4.7寸的液晶屏幕，70mm的厚度也體現了產品內部的高度集成化。應用的起重機類型包括：
汽車吊、履帶吊、門座機、隨車吊、船用伸縮吊、克令吊、浮吊、桅桿吊等設備上；對應的客戶有
三一重工、武橋重工、中鐵科工、華西海洋、中交二航局、江蘇海泰等大型國有、私營企業。目前所有使用該產品的客戶反饋使用情況良好，故障率低，性能穩定。
2、產品內部處理：所謂外行看熱鬧、內行看門道。一款力矩限制器核心主要看數據處理，這些從產品外觀上是看不出差異的，價格上也并不能完全代表產品的技術含量。那么我公司這款WTL-A200的數據處理上有什么優勢呢？該款產品本身搭載的A/D轉換芯片有2種，一種A/D值為4096，一種A/D值為65535，普遍高于市面上同價位的產品。那么A/D值在數據處理上有什么作用呢？舉個例子，1個10T的重物，A/D處理如下表：
|
|
1023 |
4096 |
65535 |
|
10T |
1023 |
4096 |
65535 |
|
1T |
102.3 |
409.6 |
6553.5 |
|
0.1T |
10.2 |
40.96 |
655.35 |
從上表可以看出，A/D值越大，儀表處理數據的值越多，分辨率也就越高，該儀表處理數據的最小分辨率仍然可以達到655.35對應100公斤（0.1T），在力矩限制器的應用中已經相當之高，也表明我公司在數據處理上更為精確。
3、擴展應用：這是該款儀表長盛不衰的核心。該款儀表的主要擴展功能如下：
（1）GPRS/GPS遠程通訊模塊搭載：可實現遠程無線傳輸、定位、數據管理、數據分析；
（2）提供RS485接口與DP輸出接口：可實現與主流工控設備進行數據交互；并提供多種通訊協議；
（3）常駐中/英文顯示界面：無需另行翻譯，產品可直接出口（我公司已取得歐共體CE認證）。
（4）提供多路信號輸入：可額外提供1路風速、1路高度、4路重量輸入、2路開關量輸入、2路4~20mA輸入（輸出）；
（5）如果接入下位機，該儀表可提供8路重量信號輸入，32路開關量輸出。
從以上3個方面的說明分析可以看出，我公司WTL-A200型力矩限制器基本上可以覆蓋100噸以內所有閉架式起重機的力矩保護要求，并且滿足目前市場上主流的控制與通訊要求，與其市場售價以及和其他力矩限制器的售價相比較，該款力矩限制器的確擁有巨大的性價比優勢，也當之無愧為我公司力矩限制器中的性價比之王。目前我公司還在研發搭載雙串口的通訊接口，使該儀表在現場的使用中更加靈活，更加適應現場需要。

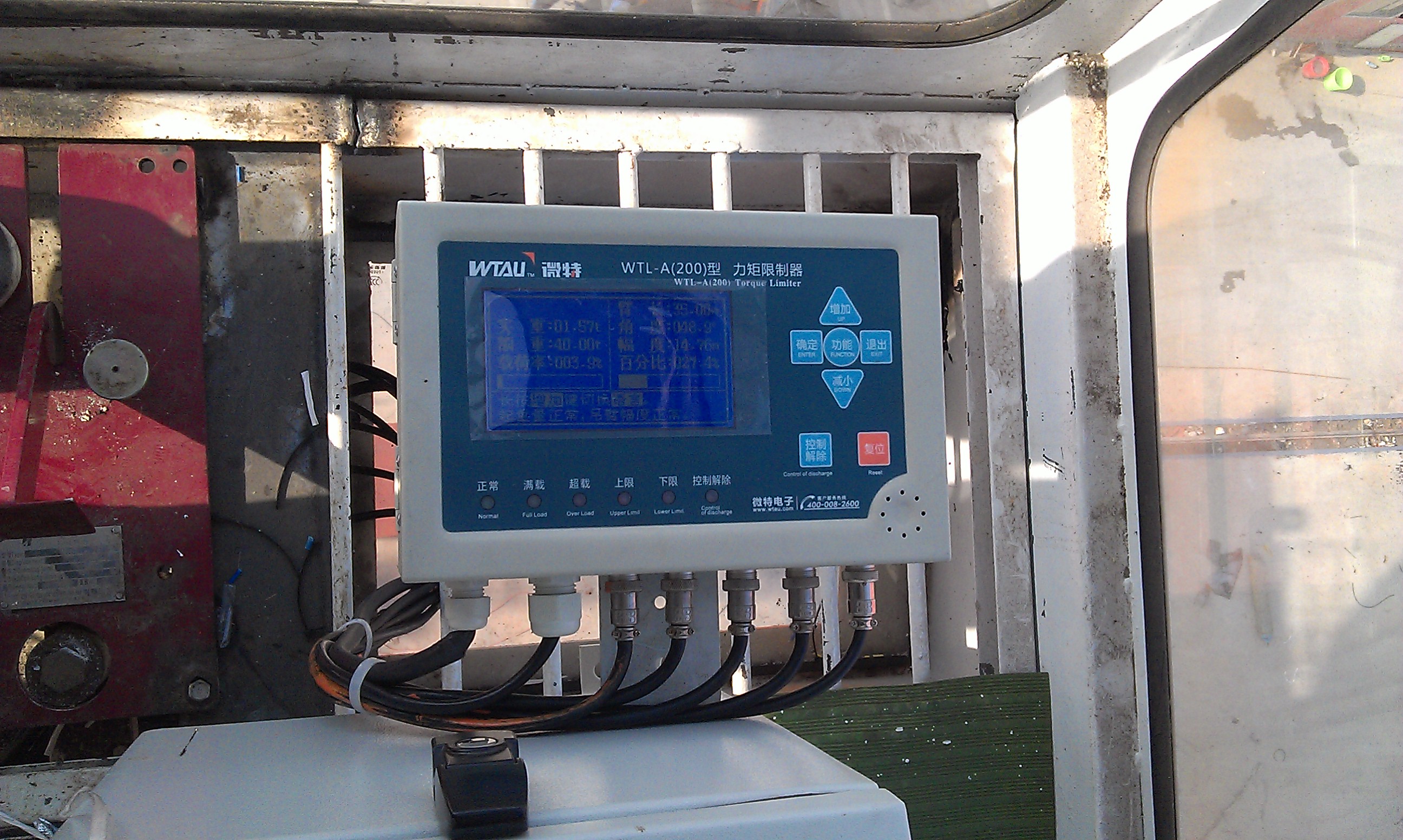

WTL-A200型力矩限制器運用在港機上
WTL-A200型力矩限制器運用在汽車吊上
